Osciloscop GW Instek MDO-2104EX

Detailní popis produktu

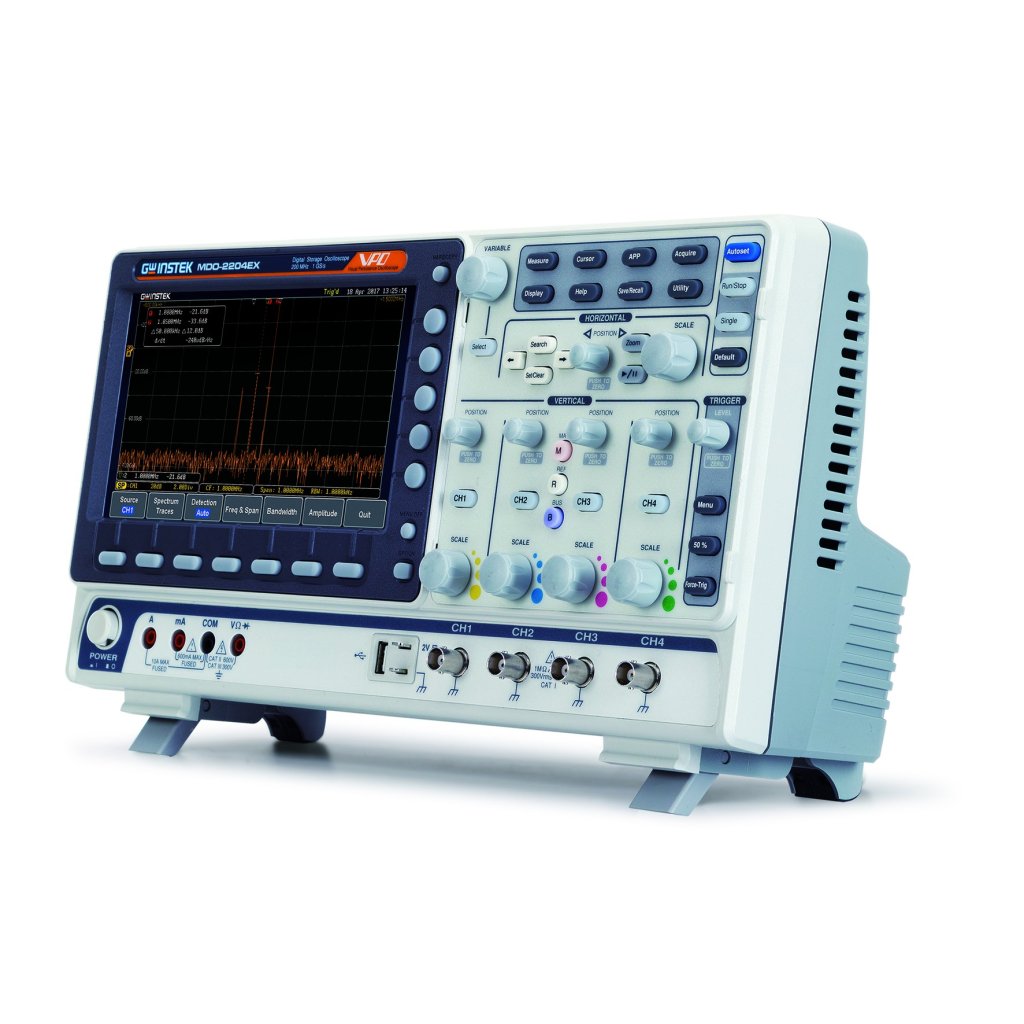

Oscilloscop GW Instek MDO-2104EX

Modely MDO-2000EX disponují kromě osciloskopu vestavěným spektrálním analyzátorem od 20 Hz do 25 MHz; 2kanálovým 25MHz arbitrárním generátorem 200Msa/s ; 14 bitů; digitálním multimetrem (5 000 hodnot) a nastavitelným laboratorním zdrojem 5 V/1 A vhodným zejména pro digitální obvody.

Vlastnosti GW Instek MDO-2104EX:

Osciloskop

• Šířka pásma 100 MHz, 4 kanály
• Maximální vzorkovací frekvence v reálném čase je 1GSa/s (4kanálové modely)
• Hloubka paměti na kanál 10Mpts a technologie zobrazení průběhu VPO
• Rychlost aktualizace průběhu až 120 000 wfms/s
• 8“ WVGA TFT LCD displej
• Bezplatný software analyzátoru frekvenční odezvy  Bode Plot
• Maximální 1M FFT poskytuje měření rozlišení vyšší frekvenční domény
• Funkce horního, dolního a pásmového filtru
• 29 000 segmentovaných pamětí a funkcí vyhledávání křivek
• Funkce spouštění a dekódování sériové sběrnice I2C/SPI/UART/CAN/LIN
• Funkce záznamu dat je schopna sledovat změny signálu až 1000 hodin
• Funkce síťového úložiště
• Funkce testu masky
• MDO-2000EX je vybaven spektrálním analyzátorem;
• dvoukanálový 25MHz AWG;
• DMM a napájení Měření skutečné efektivní hodnoty ve funkci DMM

Generátor signálů

Kanály 2
Vzorkovací frekvence 200 Msa/s
Vertikální rozlišení 14 bitů
Max. Frekvence 25 MHz
Průběhy sinusový, čtvercový, pulzní, rampový, stejnosměrný, šum, sinc, Gaussův, Lorentzův, exponenciální vzestup,
Exponenciální pád, Haversine, Kardiak

Analýza frekvenční odezvy
Dynamický rozsah > 80 dB (typicky)
Vstupní a výstupní kanál 1 nebo 2 (3 nebo 4 pro čtyřkanálový model
Frekvenční rozsah 20 Hz až 25 MHz
Číslo testu
Body 10 až 90 bodů za desetiletí
Testovací amplituda 20 mVpp až 5 Vpp do High-Z ;
Pevná amplituda v celém rozmítání
Výsledky testu Logaritmický překrytý zisk a fázový graf

Specifikace Multimetru

Počet digitů: 5 000 počtů
CAT II 600 Vrms, CAT III 300 Vrms
DC NAPĚTÍ 50mV, 500mV, 5V, 50V, 500V, 1000V 6 rozsahů
Přesnost 50 mV, 500 mV, 5 V, 50 V, 500 V, 1 000 V ± (0,1 % čtení + 5 číslic)
Vstupní impedance 10MΩ
DC PROUD 50mA, 500mA, 10A 3 rozsahy
Přesnost 50 mA ‐ 500 mA ± (0,5 % čtení + 0,05 mA)
10A ±(0,5% čtení + 50mA)
AC NAPĚTÍ 50mV, 500mV, 5V, 50V, 700V 5 rozsahů
Přesnost 50 mV, 500 mV, 5 V, 50 V, 700 V ± (1,5 % čtení + 15 číslic) při 50 Hz-1 kHz
* Amplituda větší než 0,2 % plného rozsahu stupnice.
AC PROUD 50mA, 500mA, 10A 3 rozsahy
Přesnost 50 mA, 500 mA, ± (1,5 % čtení + 0,05 mA) při 50 Hz-1 kHz
10A ±(3% čtení + 50mA) při 50Hz-1kHz
* Rozsah měření: >10 mA
ODPOR 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 rozsahů
Přesnost 500Ω, 5kΩ, 50kΩ, 500kΩ ±(0,3% čtení + 3 číslice)
5MΩ ± (0,5 % čtení + 5 číslic)

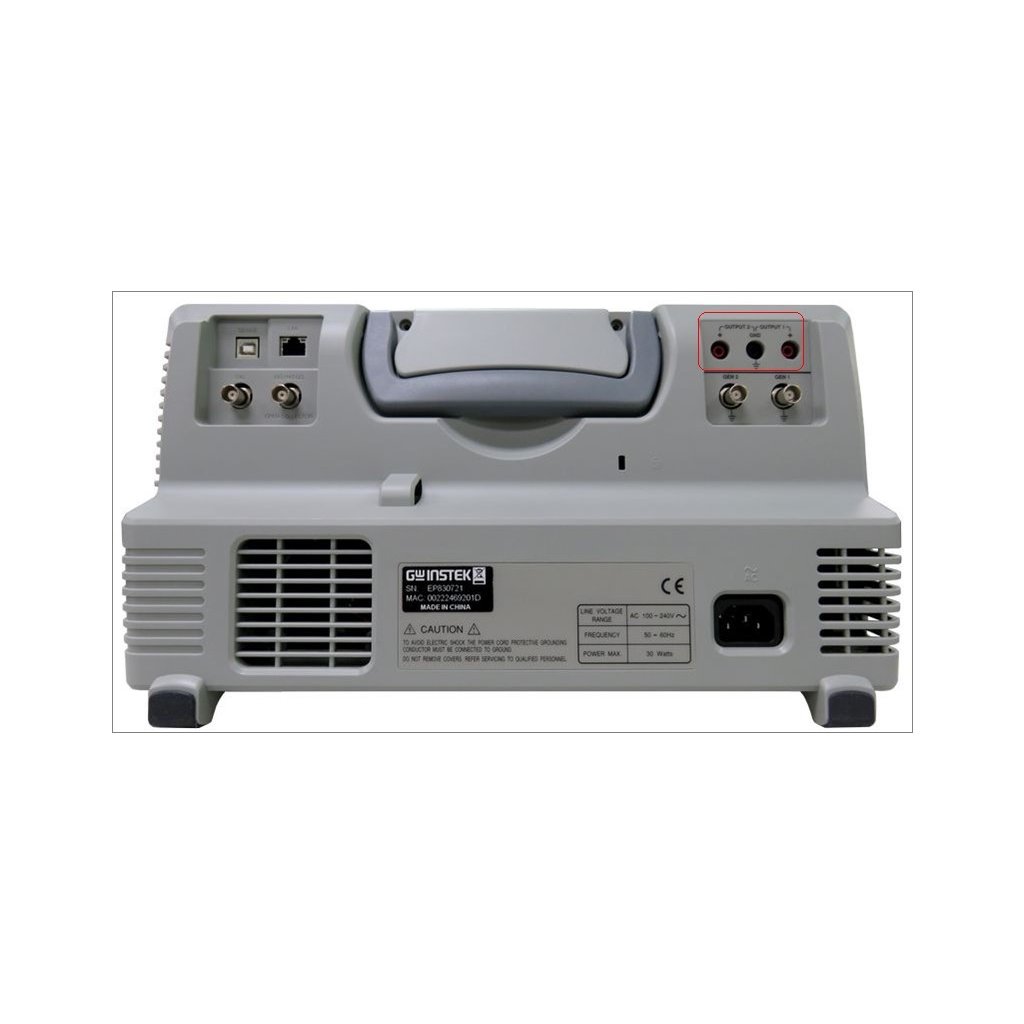

Specifikace napájecího zdroje
Výstupní kanál CH1 a CH2
Rozsah výstupního napětí 1,0V~5,0V
Výstupní proud (Max.) 1A
Krok napětí 0,1 V plynule nastavitelný
výstupní napětí
Přesnost ±3 %
Zvlnění a šum 50 mVrms

Dodávka GW Instek MDO-2104EX obsahuje:

• Napájecí kabel
• Manuál
• CD s návodem k použití a programováním
• Osvědčení o kalibraci
• Pasivní sonda (1 na kanál)
• 2x BNC-BNC kabel
• Krokosvorky GTL-105A
• Banánové kolíky GTL-207
