Scopemetr Fluke 124B
Kód: FL01.8148.05Související produkty
Detailní popis produktu

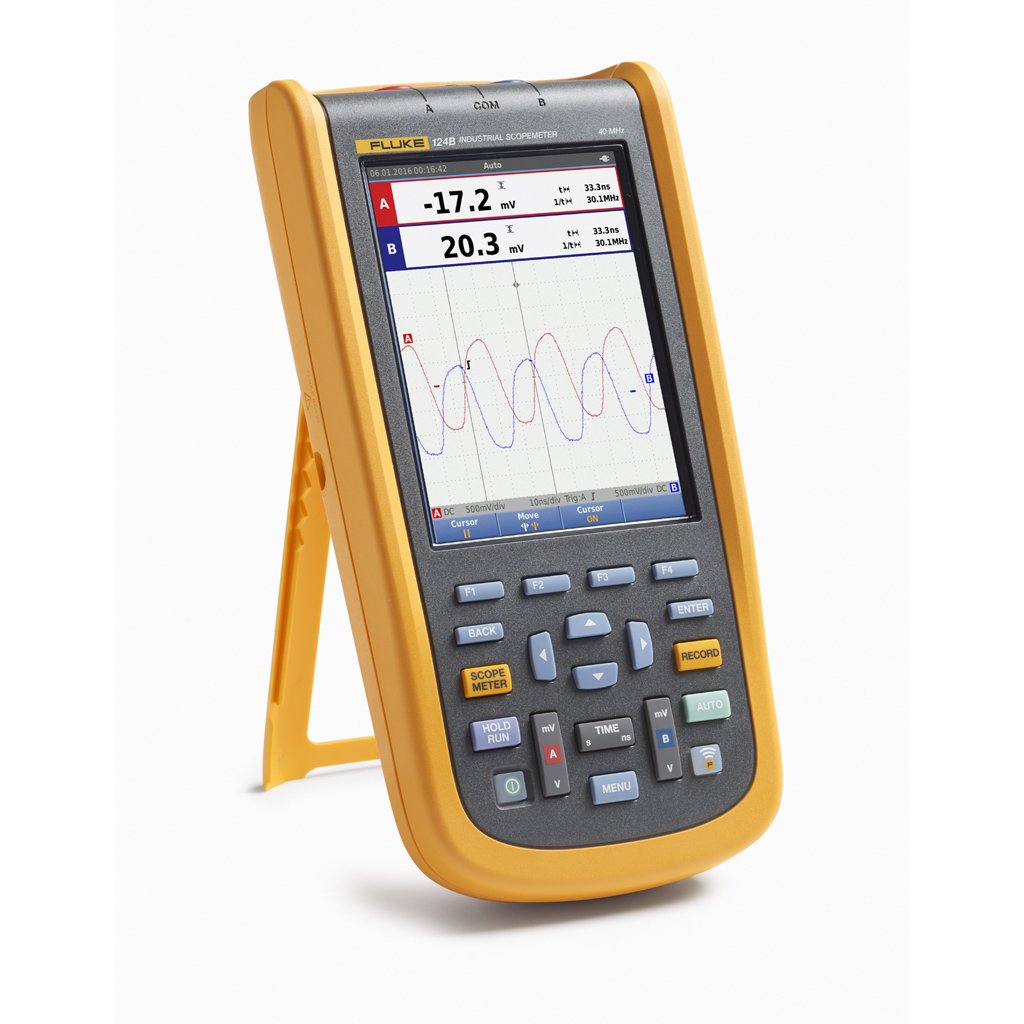

Scopemetr Fluke 124B
Kompaktní ScopeMetr® 124B je odolný 2kanálový bateriový osciloskop v kombinaci s multimetrem a záznamníkem pro měření v průmyslových elektrických a elektromechanických zařízeních a jejich údržbu. Přístroje ScopeMetr řady 120B také umožňují spolupráci s mobilní aplikací Fluke Connect® a softwarem FlukeView® for ScopeMeter.
Vlastnosti Fluke 124B:
- Dvouvstupový bateriový digitální osciloskop
- Multimetr se samostatným vstupem s rozlišením 5 000 pro odpor, napětí, kapacitu, spojitost, test diody
- Šířka pásma osciloskopu 40 MHz
- Technologie Connect and View™ umožňující snadné spouštění pro automatický provoz
- Technologie IntellaSet™ automaticky a inteligentně nastavuje číselné odečty na základě naměřeného signálu
- Dvouvstupový záznamník umožňující zobrazit trend vývoje dat v čase za delší období
- Režim zachycení detekce zachytitelných občasných a náhodných signálů na periodických
- Stíněné měřicí kabely pro měření osciloskopem
- Měření odporu, spojitosti, diod a kapacity
- Ukládání dat a nastavení přístroje a vyvolání těchto parametrů z paměti
- Uložení nastavení přístroje a testovacích sekvencí pro nejčastěji prováděné testovací postupy.
- Opticky izolované rozhraní USB pro přenos dat do PC
- Volitelný WiFi adaptér připojený do interního USB portu pro bezdrátový přenos do počítače nebo mobilní aplikace Fluke Connect®*
- FlukeView® ScopeMeter® software pro systém Windows®
- Odolná konstrukce proti prachu a vlhku s krytím IP51
- Bezpečnostní kategorie CAT IV 600 V
- Nabíjecí baterie Li-Ion umožňující až 7 hodin provozu (s dobou nabíjení čtyři hodiny)
| Šíře pásma s BB120 | 40 MHz |
| Maximální reálná rychlost vzorkování | 40 MS/s |
| Citlivost vstupu | 5 mV - 200 V/dílek |
| Rozsah časové základny | 10 ns/dílek-500ns/dílek rolmod 1s - 60s/dílek |
| Vstupy | 2 |
| Vstupní impedance | 1 MΩ //20 pF, se sondou VP41 10:1se sondou VP41 10:1 |
| Max. délka záznamu v osciloskopickém režimu: | |
| Režim zobrazení | A,-A,B, -B |
| Max. Vstupní napětí | přímo na vstupu 600 Vrms CAT IV, max. napětí 750 Vrms. |
| Max. napětí mezi plovoucími vstupy a kostrou | 600 Vrms CAT IV, maximální napětí 750 Vrms. |
| Zachycení rušivých pulzů (Glitch) | 25 ns + persistance |
| Osciloskopická měření | kurzorové + 26 automatických, plus měření výkonu a V pwm |
| True RMS multimetr | 5000 číslic, duální vstup |
| Stejnosměrné napětí | 500 mV- 750 V, ± (0,5 % + 5 míst) |
| Střídavé napětí TRNS (VAC, VAC+DC) | 500 mV- 750 V, ± (1 % + 10 míst) |
| Frekvence | 1Hz- 70MHz |
| Otáčky | 50000/min |
| Proud | Rozsah dle použitého proudového převodníku - AC/CD |
| Teplota | Dle použité sondy 1 mV/°C |
| Fáze | A k B, B k A 0 - 359 stupňů |
| V PWM (pulzně šířková modulace) | efektivní hodnota ze základní frekvence |
| True RMS multimetr vstup A | |
| Odpor | 500 Ω - 30 MΩ |
| Spojitost | <(30 Ω ± 5 Ω) v rozsahu 50 Ω |
| Test diody | při 0,5 mA >2,8 V |
| Kapacita | 50 nF, 500 nF, 5 μF, 50 μF, 500 μF |
| Záznamník | 400M vzorků, 15 min při 500 μs/dílek, SD 1,5G vzorků |
| Všeobecné specifikace | |
| Napájení ze sítě | adaptér/nabíječka přiložen |
| Napájení z baterií (provozní výdrž) | 7 hodin NiMH (50% podsvícení) |
| Spotřeba | 5W |
| Rozměry | 259 mm × 132 mm × 55 mm |
| Hmotnost | 1,4 kg |
| Bezpečnostní certifikáty | 600 V CAT IV |
| Záruka | 3 roky |
| Display | 640 × 480 pixelů640 × 480 pixelů |
| Bezpečnost | ČSN EN 61010-2-033: CAT IV 600 V/CAT III 750 V |
Dodávka Fluke 124B obsahuje:
- Ruční osciloskop Fluke 124B
- Stíněné měřicí kabely s černými zemnícími kabely
- Černý měřicí kabel (pro uzemnění)
- Háčkové svorky (červená, modrá)
- Adaptéry banánek/BNC (černá, x1)
- Napěťová sonda 10:1
- Pravoúhlý adaptér USB
- Adaptér WiFi USB*
- Napájecí adaptér se spínaným zdrojem / nabíječka baterií
- Nabíjecí baterie Li-ion
